波紋擋邊輸送機：

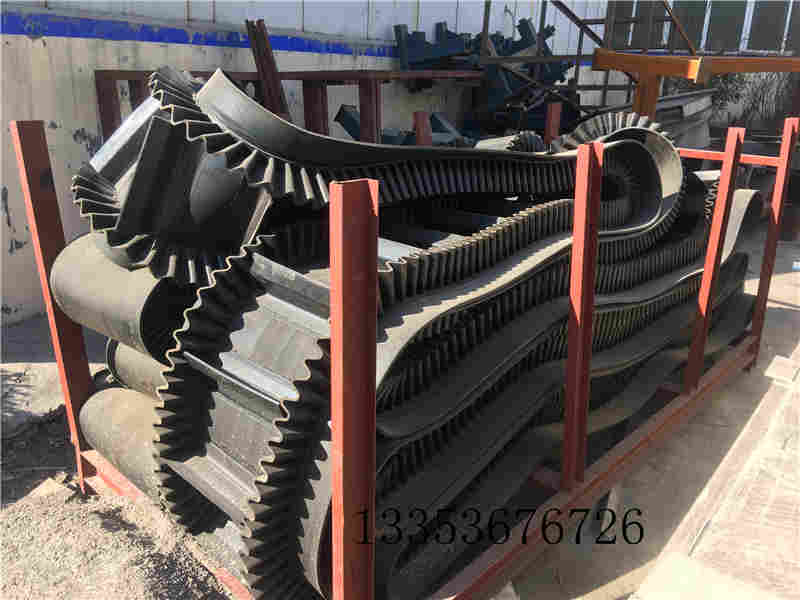

波紋檔邊輸送機擋邊帶式輸送機其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。擋邊帶式輸送機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。
應用環境要求：
1.擋邊帶式輸送機為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。
2.該機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。
3.對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。
4.擋邊帶式輸送機輸送傾角0°-90°范圍內。
設備外形：
為獲得較好的受料和卸料條件,本機采用“Z”形布置形式。即設有上水平段、下水平段和傾斜段,并在下水平段受料,在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接,下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。
1.上水平段:為了適應不同的卸料高度的要求,頭架分為低頭架(頭架高度H0=1000mm),中式頭架(頭架高度H0=1100～1500mm)和高式頭架(頭架高度H0=1600～2000mm)。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿(配用頭架高度H0=1000mm),中式凸弧段機架和中式中間架支腿(配用頭架高度H0=1100～1500mm), 高式凸弧段機架和高式中間架支腿(配用頭架高度H0=1600～2000mm)。
2.傾斜段:無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。
3.下水平段:下水平段采用低式中間架支腿。
設備結構圖紙：
選型技術參數：
|
基帶寬
|
擋邊高
|
橫板高
|
帶速（m/s）
|
公稱傾角（度）
|
|
500
|
80
|
100
|
120
|
75
|
90
|
110
|
0.8
1.0
1.25
1.6
2.0
2.5
3.15
|
0~30
35~40
45~50
55~60
65~70
75~80
85~90
|
|
650
|
100
|
120
|
160
|
90
|
110
|
150
|
|
800
|
120
|
160
|
200
|
110
|
150
|
180
|
|
1000
|
160
|
200
|
240
|
300
|
180
|
220
|
|
1200
|
200
|
240
|
300
|
180
|
220
|
280
|
|
1400
|
240
|
300
|
400
|
220
|
280
|
360
|
