DJ大傾角皮帶輸送機介紹
大傾角皮帶輸送機具有通用帶式輸送機結構簡單，運行可靠，維修方便等優點，并具有大傾角輸送、結構緊湊、占地少等特點，因而是大傾角輸送和垂直提升物料的理想設備。波狀擋邊帶式輸送機早由前西德SCHOLTZ公司于60年代初研制的，已有近40年的歷史，它的技術專利已被英國DOWTR公司、日本BANDO公司等購買并獲準生產，現已形成遍布全球的擋邊機系列制造銷售網。
到目前為止,SCHOLTZ公司（現更名為TRELLEXFLEXOWELL公司）已為90多個設計制作5萬多臺擋邊機，廣泛用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業。我國從80年代初開始研制擋邊機，至今已生產5000多臺，共有80多個生產廠。2012年，擋邊機逐漸向提升高度（已達203M）、輸送能力（已達6000t/h）方向發展，在地下采礦與地下建筑工程、露天采礦、大型自卸船機等領域都有所采用。大傾角皮帶輸送機的特點是采用波狀擋邊輸送帶來取代普通輸送帶。至于它的工作原理和結構組成，則與通用帶式機相同。因此，像傳動滾筒、拖輥、拉緊裝置、中間機、中間架支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等部件，都可以與通用帶式輸送機的相應部件通用。1999年6月28日機械工業局發布了《波狀擋邊帶式輸送機》（JB/8908-1999）機械行業標準，標準已于2000年1月1日實施。

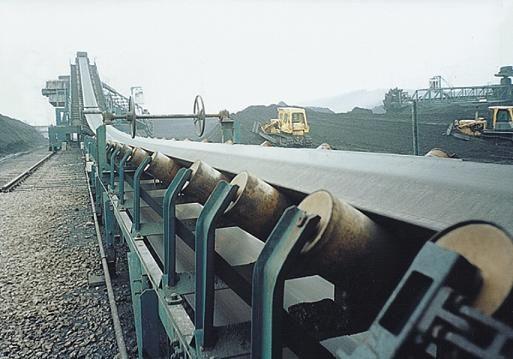

DJ大傾角皮帶輸送機結構
波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。
驅動裝置：是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。
傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。
壓帶輪：用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。
托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。
托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
立輥：立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。
拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。
拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。
機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。
DJ大傾角皮帶輸送機特點及應用范圍
1. 本系列產品為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。

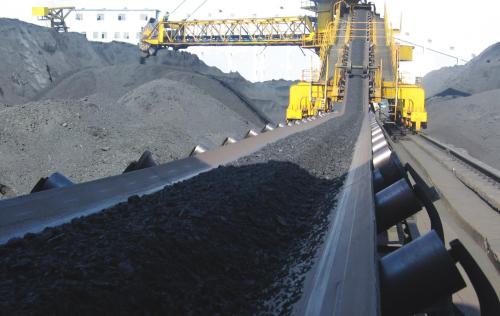

2. 本系列產品可廣泛用于煤炭、糧食、建材、化工、水電和冶金等行業，在 -19℃～+40℃的環境溫度范圍內，輸送堆積密度為 0.5～2.5t/m3各種散狀物料。
3. 本系列產品輸送傾角為 90°，輸送物料粒度為 300mm 。
4. 對于輸送有特殊要求的物料，如高溫或具有酸性、堿性、油類物質或有機溶劑等成分的物料，需采用特殊材料的波狀擋邊輸送帶。
DJ大傾角皮帶輸送機技術參數
|
帶寬B（mm） |
300 |
400 |
500 |
650 |
800 |
|||||||||
|
擋邊高（mm） |
40 |
60 |
60 |
80 |
80 |
120 |
120 |
160 |
120 |
160 |
200 |
240 |
||
|
部分輸送傾角輸送量Q3/h |
30° |
15 |
14 |
20 |
34 |
46 |
71 |
104 |
120 |
128 |
157 |
195 |
235 |
|
|
45° |
11 |
10 |
14 |
26 |
35 |
57 |
83 |
97 |
102 |
127 |
157 |
195 |
||
|
60° |
8 |
7 |
10 |
18 |
25 |
40 |
58 |
69 |
72 |
90 |
112 |
142 |
||
|
90° |
4 |
4 |
5 |
10 |
13 |
21 |
31 |
37 |
38 |
48 |
60 |
76 |
||
|
外型尺寸 |
頭輪中心高H2/h（mm） |
350-100 |
1100-2000 |
1300-2000 |
1300-2000 |
|||||||||
|
尾輪中心高H2/h（mm） |
335 |
330-490 |
600 |
600 |
600-800 |
|||||||||
|
中間段帶面高H2/h（mm） |
450 |
500-700 |
760-800 |
800-850 |
800-1115 |
|||||||||
|
中間段地腳寬B2/h（mm） |
480 |
580 |
870 |
1020 |
1220 |
|||||||||
|
帶寬B（mm） |
1000 |
1200 |
1400 |
|||||||||||
|
擋邊高（mm） |
120 |
160 |
200 |
240 |
160 |
200 |
240 |
300 |
160 |
200 |
240 |
300 |
400 |
|
|
部分輸送傾角輸送量Q3/h |
30° |
172 |
216 |
267 |
327 |
275 |
331 |
419 |
466 |
319 |
395 |
500 |
564 |
794 |
|
45° |
137 |
175 |
216 |
271 |
222 |
267 |
347 |
384 |
258 |
318 |
414 |
465 |
680 |
|
|
60° |
96 |
124 |
153 |
197 |
158 |
190 |
253 |
178 |
184 |
226 |
302 |
337 |
524 |
|
|
90° |
51 |
66 |
83 |
106 |
85 |
102 |
136 |
149 |
98 |
121 |
162 |
180 |
281 |
|
|
外型尺寸 |
頭輪中心高H2/h（mm） |
1400-2000 |
1600-2000 |
|||||||||||
|
尾輪中心高H2/h（mm） |
600-800 |
800-1000 |
800-1200 |
|||||||||||
|
中間段帶面高H2/h（mm） |
800-1200 |
1050-1500 |
1050-1700 |
|||||||||||
|
中間段地腳寬B2/h（mm） |
1440 |
1690 |
1890 |
|||||||||||
